Comment câbler un des Six Fils triphasé Moteur Électrique

Comment cabler un des Six Fils triphase Moteur Electrique

Six fils electriques triphases moteurs bi-tension des moteurs. Comment les fils sont interconnectes dicte la tension fournie au moteur. La tension d'alimentation 240 volts en courant alternatif (ACC) ou 480 VAC. Le moteur va fournir la meme quantite d'energie, mais avec une charge differente intensite. Plus la tension est elevee, plus faible est l'amperage.

Six fils electriques triphases moteurs bi-tension des moteurs. Comment les fils sont interconnectes dicte la tension fournie au moteur. La tension d'alimentation 240 volts en courant alternatif (ACC) ou 480 VAC. Le moteur va fournir la meme quantite d'energie, mais avec une charge differente intensite. Plus la tension est elevee, plus faible est l'amperage.

les Choses dont Vous aurez Besoin

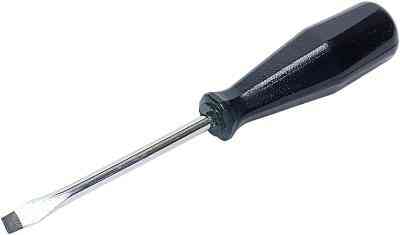

• Tournevis
• Fil Pinces

• les ecrous de Fil
• ruban isolant Noir

480 VAC couplage Etoile

• Supprimer toute source d'alimentation electrique de la tension d'alimentation menant au moteur. Cela implique de couper le disjoncteur principal ou en tirant tous les trois fusibles de l'alimentation en triphase.
• Enlever le moteur electrique de raccordement couvercle de la boîte.
• Identifier tous les fils a l'interieur du moteur boîte de connexion. L'480 VAC alimentation en fils sera le brun, l'orange et le jaune. Ces fils sont egalement identifies comme L1, L2 et L3 respectivement. Les fils venant de la enroulements du moteur sont identifies par des numeros, T1, T2, T3, T4, T5 et T6.
• Joindre ensemble, T4, T5 et T6. Tordre le cuivre nu se termine avec le fil pinces. Couvrir les trois fils de connexion avec un fil de noix.
• Integrer et de tordre le reste des cables dans l'ordre suivant. Connect L1 a T1. Securise L2 a T2. Joindre L3 T3. Couvrir tous en cuivre nu de connexions avec un ecrou de fil.
• Proteger toutes les connexions de l'humidite en faire trois ou quatre tours de ruban isolant noir sur le fil de l'ecrou de connexion. La bande doit sceller l'extremite inferieure de l'ecrou de fil de l'isolant du fil.
• Plier les fils soigneusement a l'interieur du moteur de la boîte. Replacez le couvercle. Tournez la puissance electrique.
d'Autres Personnes Sont la Lecture

• Comment cabler un Haut & Basse Tension des Trois phases du Moteur
• Comment faire pour Convertir 208 Volts a 220 Volts
• Test de rotation du moteur. Si le moteur tourne a l'envers. Retirer l'alimentation electrique. Echange de L1 a L3, de sorte que L3 est maintenant connecte a T1 et L1 est attache a T3. Le moteur va se lancer dans la direction opposee.

240 VAC Delta Connection

• Supprimer toute source d'alimentation electrique du circuit.
• Supprimer le moteur electrique de raccordement couvercle de la boîte.
• Identifier tous les cables d'alimentation. Les 240 VAC aura un noir, le rouge et le fil bleu de l'alimentation. Chaque identifie comme L1, L2 et L3 respectivement. Tous les fils du moteur reste le meme.
• Connectez les fils de la maniere suivante. Joindre L1 a T1 et T6. Connect L2 T2 et T4. Securise L3 T3 et T5. Tordre les trois connexions distinctes, une pour l'heure, au fil des pinces. Couvrir avec trois ecrous de fil. Proteger contre l'humidite avec du ruban isolant noir.
• Plier les fils de retour a l'interieur du moteur electrique de la boîte. Remettez le couvercle en place. Allumez l'alimentation electrique. Test de rotation. Echange deux principaux fils d'alimentation, L1 et L3, si le moteur fonctionne a l'envers.

Conseils & Avertissements

• Suivre tous les locaux et National Electrical Code des reglements lors de l'installation ou de l'entretien de tous les equipements electriques.
