Les LECTEURS de disque dur connecter

Comment vous connectez-vous le disque dur (PATA) à EIDE.


IDE-disk

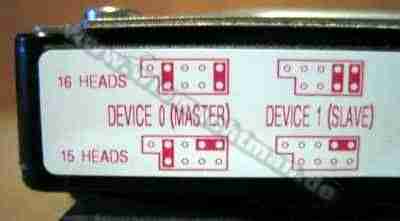

Sur le disque dur de la désignation du Maître et de l'Esclave,

c'est la Position du Cavalier.Il est important de noter attentivement.

Lors de la connexion de 2 disques durs ou de DVD-ROM doit être inséré

un disque dur comme Maître et l'autre Esclave,

sinon, ne reconnaît pas les disques durs du Système.

c'Est seulement connecté à un disque dur qui doit être comme un Maître fermé.

IDE-disk

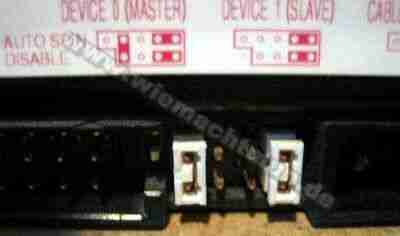

Ici, vous pouvez voir comment le Cavalier sur la position du maître inséré.

disque dur IDE Master Cavalier

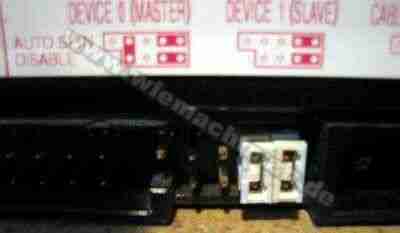

Ici, vous pouvez voir comment le Cavalier sur la position esclave inséré.

disque dur IDE Esclave Cavalier

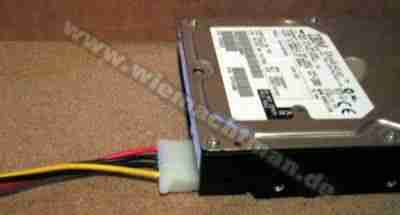

Elle est ensuite connecté au 12 Volts de l'appareil.

disque dur IDE de puissance

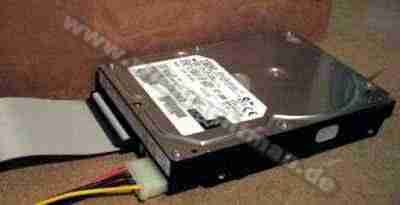

il manque encore Maintenant, c'est le EIDE câble est connecté.

Le câble EIDE est un petit nez qui empêche le mal de Shoot,

il y a le connecteur du disque dur est une petite rainure.

IDE disque dur câble de données
