Comment Mesurer l'Impédance du haut-Parleur

Comment Mesurer l'Impedance du haut-Parleur

Impedance du haut-parleur est une mesure d'un haut-parleur de la resistance a un courant alternatif. La baisse de l'impedance, la plus actuelle, les intervenants vont tirer de l'amplificateur. Si l'impedance est trop eleve pour votre amplificateur, le volume et la gamme dynamique en souffrira. Trop faible, et l'ampli pourrait detruire lui-meme en essayant de produire assez de puissance.[1] Si vous etes juste de confirmer la gamme generale de vos haut-parleurs, vous avez besoin d'un multimetre. Si vous souhaitez proceder a un test plus precis, vous aurez besoin de quelques outils specialises.

Mesures

@@_
@@
Methode 1
Estimation Rapide

1
@@_
@@Verifiez l'etiquette pour une impedance nominale de notation. La plupart des fabricants de haut-parleur liste une impedance de notation sur le haut-parleur de l'etiquette ou de l'emballage. Cette 'nominal' impedance de notation (generalement de 4, 8 ou 16 ohms) est une estimation de la duree minimale de l'impedance pour audio typique des plages. Cela se produit generalement a une frequence comprise entre 250 et 400 Hz. La reelle de l'impedance est assez proche de cette valeur au sein de cette gamme, et se leve lentement a mesure que vous augmentez la frequence. En dessous de cette gamme, les changements d'impedance rapidement, avec un pic a la frequence de resonance du haut-parleur et son boîtier.[2]

• Certains haut-parleurs etiquettes afficher une reelle, mesuree impedance pour un repertories impedance.
• Pour vous donner une idee de ce que ces frequences veux dire, la plus basse des pistes se situent entre 90 et 200 Hz, tandis que 'la poitrine sourd' sub bass peut etre aussi bas que 20 Hz. Le milieu de gamme, y compris la majorite des non-percussions et des voix, couvre 250 Hz a 2 khz.[3]

2
@@_

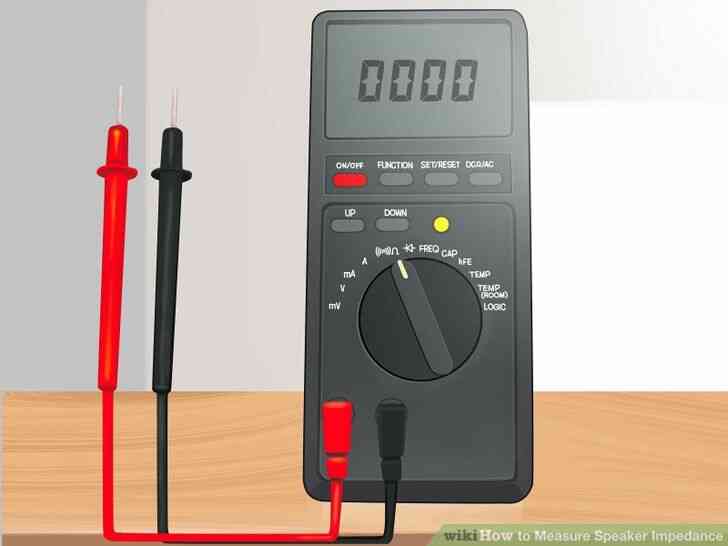

@@Definir un multimetre pour mesurer la resistance. Un multimetre envoie un petit courant continu pour mesurer la resistance. Depuis l'impedance est une qualite des circuits de courant alternatif, ce ne sera pas de mesure de l'impedance directement. Cependant, cette approche permettra de vous obtenir assez proche de la plupart des configurations audio. (Par exemple, vous pouvez facilement faire la distinction entre un 4 et 8 ohm haut-parleur de cette façon.) La plus petite plage de reglage de resistance. C'est 200O pour beaucoup de multimetres, mais un multimetre avec un reglage de niveau inferieur (20) peut donner des resultats plus precis.

• S'il n'existe qu'un seul parametre pour la resistance, votre multimetre est automatique, et trouver la bonne gamme automatiquement.
• Trop de courant continu peut endommager ou detruire la bobine d'un haut-parleur.[4] Le risque est faible, car la plupart des multimetres ne produisent qu'une faible courant.[5]

3
@@_

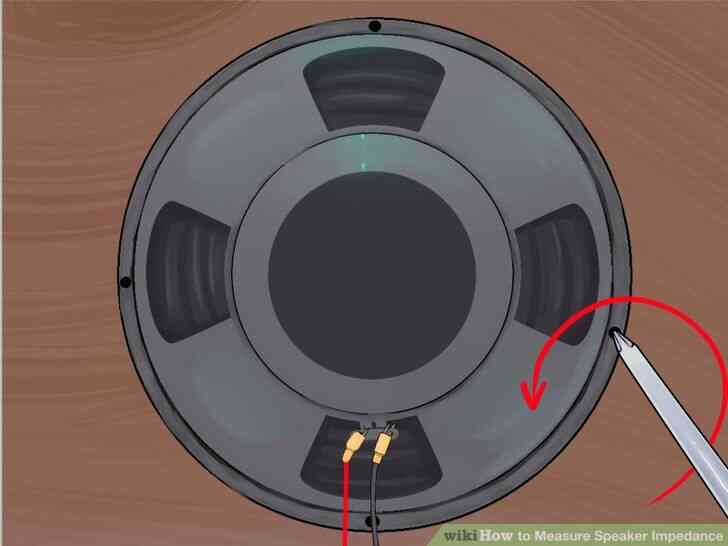

@@Retirez le haut-parleur de son cabinet ou d'ouvrir l'arriere de l'armoire. Si vous faites affaire avec un meuble haut-parleur avec pas de connexions ou de la boîte de haut-parleur, alors vous n'avez rien a faire ici.

4
@@_

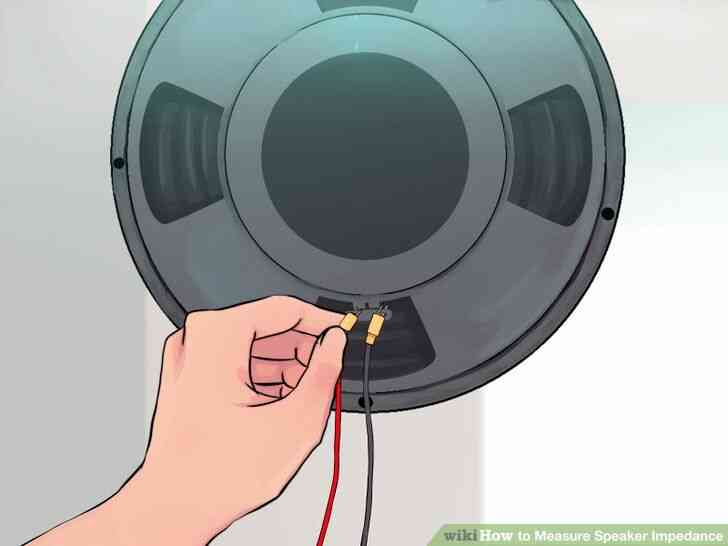

@@Couper l'alimentation du haut-parleur. Toute la puissance en cours d'execution pour le haut-parleur va ruiner votre mesure, et pourrait les faire frire votre multimetre. Coupez l'alimentation. Si les fils connectes a la borne ne sont pas soudes, les detacher.

• Ne pas supprimer tous les fils connectes directement au haut-parleur.

5
@@_

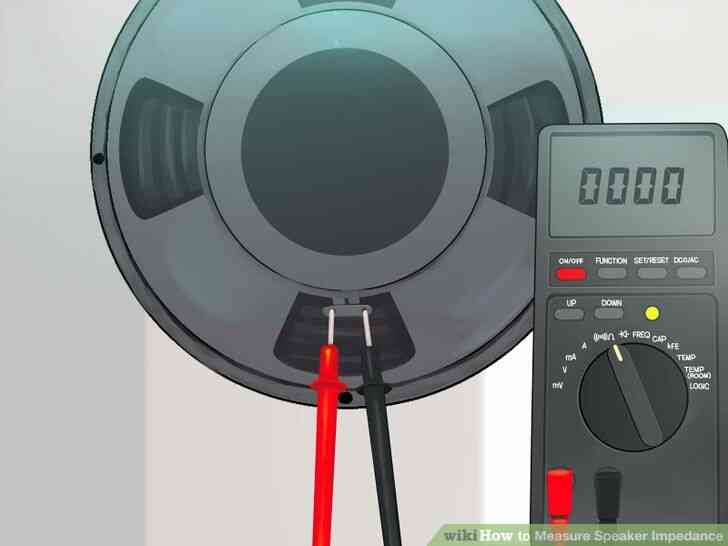

@@Connectez le multimetre conduit aux bornes du haut-parleur. Regardez de pres les terminaux et de determiner ce qui est positif et ce qui est negatif. Il y a souvent un '' et un signe '-' pour les identifier. Connectez le multimetre rouge de la sonde pour le cote positif, et la sonde noire pour le cote negatif.

6
@@_

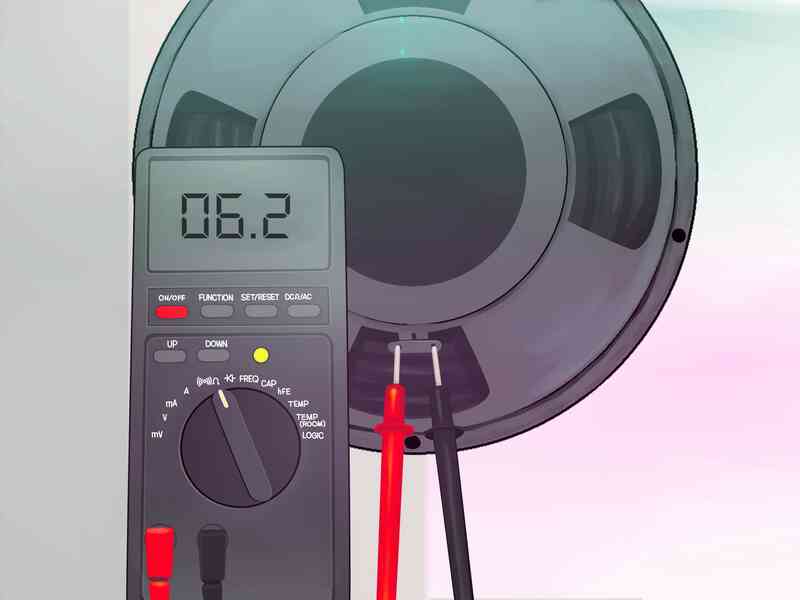

@@Estimation de l'impedance de la resistance. En general, la lecture de la resistance doit etre a peu pres 15% de moins que l'impedance nominale sur l'etiquette.[6] Par exemple, il est normal pour un 8 ohms haut-parleur pour une resistance entre 6 ou 7 ohms.

• La majorite des haut-parleurs ont une impedance nominale de 4, 8 ou 16 ohms. Sauf si vous obtenez un resultat etrange, il est sûr de supposer que votre haut-parleur a une de ces valeurs d'impedance dans le but de le jumeler avec un amplificateur.

@@_
@@
Methode 2
Precision de la Mesure

1
@@_
@@Obtenir un outil qui genere une onde sinusoïdale. Un haut-parleur impedance varie avec la frequence, de sorte que vous aurez besoin d'un outil qui vous permet d'envoyer une onde sinusoïdale a toute frequence donnee. Un audio frequence de l'oscillateur est la plus precise option. Tout generateur de signal ou generateur de fonction avec une onde sinusoïdale ou de la fonction de balayage de travail, mais certains modeles peuvent donner des resultats inexacts en raison de l'evolution des tensions ou de la mauvaise onde sinusoïdale rapprochement.[7]

• Si vous etes nouveau a l'audio tests ou de BRICOLAGE electronique, de considerer audio les outils de test vous connecter a un ordinateur. Ce sont souvent moins precis, mais les debutants peuvent apprecier auto-genere des graphiques et des donnees.[8]

2
@@_
@@Brancher l'outil a une entree de l'amplificateur. Recherchez la puissance de l'ampli de l'etiquette ou de la fiche technique watts RMS. Plus d'amplificateurs de puissance a produire des mesures plus precises a ce test.[9]

3
@@_
@@Reglez l'ampli pour basse tension. Ce test fait partie d'une serie de tests pour mesurer la 'Thiele-Small parametres.' Tous ces tests ont ete conçus pour les basses tensions.[10] Baisser le gain sur l'ampli tout en un voltmetre de la tension CA est connecte a l'amplificateur de sortie des terminaux. Idealement, le voltmetre doit lire quelque part entre 0,5 et 1 V, mais si vous n'avez pas les outils sensibles, il suffit de le mettre au-dessous de 10 volts.

• Certains amplis produire incompatible tension dans les basses frequences, ce qui est une source commune d'inexactitude dans ce test. Pour de meilleurs resultats, verifiez avec le voltmetre pour s'assurer que la tension reste constante lorsque vous reglez la frequence a l'aide du generateur d'onde sinusoïdale.
• Utilisation de la plus haute qualite multimetre vous pouvez vous permettre. Le bon marche les modeles ont tendance a etre moins precis pour les mesures plus tard dans ce test. Il peut aider a l'achat de qualite superieure multimetre conduit a un magasin d'electronique.[11]

4
@@_
@@Choisissez une valeur elevee de resistance. Trouver la puissance (en watts RMS) le plus proche de votre amplificateur sur la liste ci-dessous. Choisir une resistance avec le recommande de la resistance, et la liste en watts ou plus. La resistance n'a pas besoin d'etre exact, mais si elle est trop elevee, vous risquez de clip de l'amplificateur et de perturber le test. Trop faible, et vos resultats seront moins precises.[12]

• 100W amp: 2.7 k O resistance nominale d'au moins 0.50 W
• 90W amp: 2.4 k O, 0.50 W
• 65W amp: 2.2 k O, 0.50 W
• 50W amp: 1.8 k O, 0.50 W
• 40W amp: 1.6 k O, 0,25 W
• ampli 30W: 1,5 k O, 0,25 W
• 20W amp: 1,2 k O, 0,25 W

5
@@_
@@Mesurer exactement la resistance de la resistance. Cela peut varier legerement de l'imprime de la resistance. Ecrire la valeur mesuree.

6
@@_
@@Raccorder la resistance et haut-parleur dans la serie. Crochet du haut-parleur jusqu'a l'amplificateur, avec la resistance entre eux. Cela cree une source de courant constant alimenter le haut-parleur.

7
@@_
@@Garder le haut-parleur a l'ecart de toute obstruction. Vent ou des ondes sonores reflechies pourrait perturber ce test sensible. Au minimum, maintenir le haut-parleur a aimant le bas cote (cone), dans une zone sans vent. Si une grande precision est requise, le boulon du haut-parleur sur un cadre ouvert, sans objets solides dans un delai de 2 pi (61 cm) dans n'importe quelle direction.[13][14]

8
@@_
@@Calculer le courant. En utilisant la Loi d'Ohm I = V / R ou en cours = tension / resistance), calcul du courant et de l'ecrire. L'utilisation de la resistance de mesure de la resistance pour R.

• Par exemple, si la resistance est une mesure de la resistance de 1230 ohms, et la source de tension de 10 volts, le courant I = 10/1230 = 1/123 amperes. Vous pouvez laisser cela comme une fraction d'eviter les erreurs d'arrondi.

9
@@_
@@Ajuster la frequence de trouver le pic de resonance. Regler le generateur d'onde sinusoïdale a une frequence au milieu ou a la limite superieure de la fourchette de l'enceinte de l'utilisation prevue. (100 Hz est un bon point de depart pour la basse unites). Placer un voltmetre AC a travers le haut-parleur. Regler la frequence a la baisse d'environ 5 Hz a la fois, jusqu'a ce que la tension augmenter fortement. Ajuster la frequence jusqu'a ce que vous trouver la frequence ou la tension est la plus elevee. C'est la frequence de resonance du haut-parleur dans 'l'air libre' (une enceinte et les objets environnants va changer cela).

• Vous pouvez utiliser un oscilloscope a la place d'un voltmetre. Dans ce cas, trouver la tension associee a la plus grande amplitude.

10
@@_
@@Calculer l'impedance a la resonance. Vous pouvez le remplacer par de l'impedance Z de la resistance dans la Loi d'Ohm. Calculer Z = V / I pour trouver l'impedance a la frequence de resonance. Ce devrait etre le maximum de l'impedance des haut-parleurs de votre rencontrerez dans la gamme audio.

• Par exemple, si I = 1/123 les amplis et le voltmetre mesures de 0,05 V (ou 50mV), alors Z = (0.05) / (1/123) = 6.15 ohms.

11
@@_
@@Calculer l'impedance pour les autres frequences. Pour trouver l'impedance a travers le haut-parleur est prevu gamme de frequences, reglez l'onde sinusoïdale dans de petits increments. Enregistrement de la tension a chaque frequence, et d'utiliser le meme calcul (Z = V / I) pour trouver le haut-parleur de l'impedance a la frequence. Vous pouvez trouver un second pic, ou de l'impedance peut etre assez stable une fois que vous obtenez a partir de la frequence de resonance.
