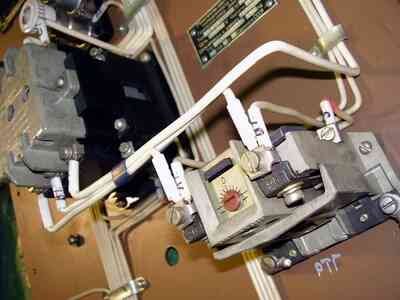

Interrupteurs magnétiques utiliser un coffre-fort, courant faible circuit de commande pour le contrôle d'un fort courant de charge du circuit. Un interrupteur magnétique se compose d'un électro-aimant et un ensemble de haut-contacts de puissance ou des poteaux. Le plus commun des interrupteurs magnétiques sont à deux et 3 pôles commutateurs pour une utilisation avec une seule phase et les circuits triphasés. Le circuit de contrôle établit entre 0,5 ampères, et de 1,0 ampères et câblé avec du fil AWG 16. Généralement, les interrupteurs magnétiques de contrôle des moteurs électriques nécessitant un courant de fonctionnement de plus de 10 ampères.
interrupteurs Magnétiques utiliser un coffre-fort, courant faible circuit de commande pour le contrôle d'un fort courant de charge du circuit. Un interrupteur magnétique se compose d'un électro-aimant et un ensemble de haut-contacts de puissance ou des poteaux. Le plus commun des interrupteurs magnétiques sont à deux et 3 pôles commutateurs pour une utilisation avec une seule phase et les circuits triphasés. Le circuit de contrôle établit entre 0,5 ampères, et de 1,0 ampères et câblé avec du fil AWG 16. Généralement, les interrupteurs magnétiques de contrôle des moteurs électriques nécessitant un courant de fonctionnement de plus de 10 ampères.
les Choses dont Vous aurez Besoin
- interrupteur Magnétique
- Démarrage-arrêt de la station de contrôle
- AWG 18/3 câble de commande
- 3/8-inch foret pilote
- Tournevis
- coupe-Fil
- Pince à dénuder
- Sélectionnez un commutateur magnétique basé sur les ampères de pleine charge et de la tension de ligne du moteur, c'est de contrôler. Montez le commutateur magnétique comme à proximité du moteur que possible. Monter la start-stop de la station de contrôle au point à partir de laquelle le moteur sera exploité.
- Installer une longueur de câble de commande entre le commutateur magnétique et la start-stop de la station. Retirez la gaine extérieure du câble de commande, de l'exposer à six pouces du fils à la start-stop de la station end et 12 pouces de fils à l'interrupteur magnétique fin. Enlever les 3/4 de pouce d'isolation des extrémités des fils individuels.
- Attachez l'extrémité dépouillée du noir fil de contrôle à l' #1 terminal sur le bouton 'Stop'. Tordre le conducteur à nu autour de la vis dans la main droite de torsion et de serrer la vis sur elle. Toujours enrouler le câble autour d'un terminal de vis à droite la direction, de sorte que le fil sera tiré plus strictes contre la vis la vis est serrée. Enveloppant le fil à gauche en direction provoque le fil pour être poussé à l'écart de la vis.
- Connectez le fil rouge du câble de commande à l' #2 borne, la borne commune entre le début et l'arrêt des boutons sur le start-stop de la gare, de la même manière que vous l'avez connecté le fil noir à la #1 terminal. Reliez le fil bleu fil de contrôle à l' #3 terminal sur le bouton démarrer. Double vérifier toutes les connexions pour vous assurer de la bonne couleur fils sont attachés à la bonne bornes et ensuite installer le couvercle sur la station de contrôle.
- Joindre le noir du câble de commande de la Ligne 1 borne de l'interrupteur magnétique. Fixez le fil bleu à la bobine du côté de l'normalement ouvert contrôle des contacts, terminal 3 sur l'interrupteur magnétique. Fixez le fil rouge de l' #2 borne normalement ouvert contrôle des contacts.
- Connectez les fils venant du panneau de service de la Ligne 1 et la Ligne 2 bornes de l'interrupteur magnétique. Connecter les fils du moteur pour le 'T' bornes de l'interrupteur magnétique. La taille de ces fils sera basé sur le moteur est à pleine charge ampères et spécifications sélectionnée dans le Tableau 310-16 du Code National de l'électricité.
